エアコン(室外機・室内機)の外し方手順|ポンプダウン方法

エアコンの外し方です。

冷媒ガスに関しては法律で厳しく決められてますので、手順を間違えない様に重々ご注意下さい。

大きな外し方の流れとしては以下です。

  1. 室外機へガスを格納する。
  2. 室外機を外す。
  3. 銅管・ケーブル線を外す。
  4. 室内機を外す。



取付けは銅管や内外同時進行した方が良い場合があるので二人いると楽ですが、取外しに関しては一人でも可能です。



エアコンの取外し手順

室外機

室外機からですが、冷房をかける必要がるためまずはリモコンで冷房をかけて冷媒ガスを循環させます。(強制運転でもOK)



ポンプダウン作業|冷媒ガス格納

カバーを外す。

二分管キャップを外す。

三分管キャップを外す。

サービスポートキャップを外す。

室外機→二分管→室内機→三分管と循環してます。

二分管をゆっくり閉じます。

サイズによりますがそのまま30-60秒待ちます。

三分管をゆっくり閉じる。

最後にサービスポートのムシを押して確認。

再利用する人は保護。

注意!

※冷媒ガスが無いまま室内機が動いてますので、早めに室内へ行き電源を切ります。

※残りはコンセントからプラグを抜くorブレーカーを落として作業します。





Fケーブル外し作業|※ここからはプラグ抜いて作業

ロックを押しながら下へ引っこ抜きます。

固い時は軽くユサユサすると外れます。

再利用ならビニテ巻いておきます。

室外機が独立します。





配管外し|室内機ドレンホース左・右によって継ぎ目が異なります。

※室内機からのドレンが左・右どちらから出しているかによって異なります。
※右出しならこのように外側にありますが、左側出しなら室内機の裏面に銅管継ぎ目がきます。



配管のドレン継ぎ目を探して引っこ抜きます。

二分管・三分管継ぎ目も外します。

曲がってるので、ゆっくり真直ぐにします。

再利用する場合は保護忘れずに!

ポイント

ケーブル線に関してはエアコンを処分する人も再利用する人も再接続も簡単ですので切断で大丈夫です。

再利用の人で切断したくない人は室内機側Fケーブルも抜く or 巻きテープを剥いでそのまま室内機と一緒に引き抜くでもOKです。⇦[※動画参照]





室内機

上に持ち上げて配管意識して引っこ抜きます。

背板も外してあげます。

これで完了。蓋・パテなどする人はして下さい。



作業完了

外したエアコンの保管は物置等の雨に濡れない所で、処分の場合は専門業者へ。





エアコン(室外機・室内機)の外しで必要な部品・工具等

部品類:

外し作業の為部品はありません。



工具類:

一般的な工具のみで可能です。

六角穴付き棒レンチの4mm・モンキーレンチ2つ・プラス/マイナスドライバー1個づつ、カッター類があればOKです。

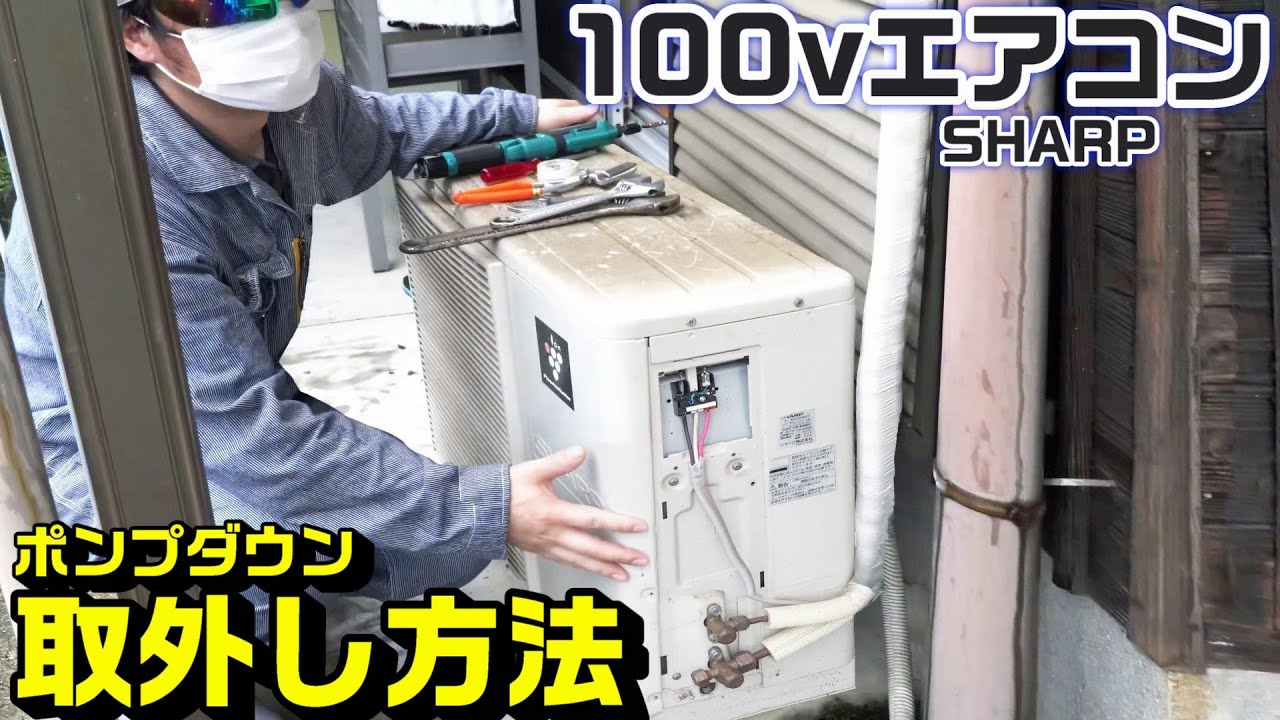

ポンプダウン方法とエアコン(室外機・室内機)の外し作業動画

今回の作業動画です。



エアコンを新品交換する時の外し編でした。
