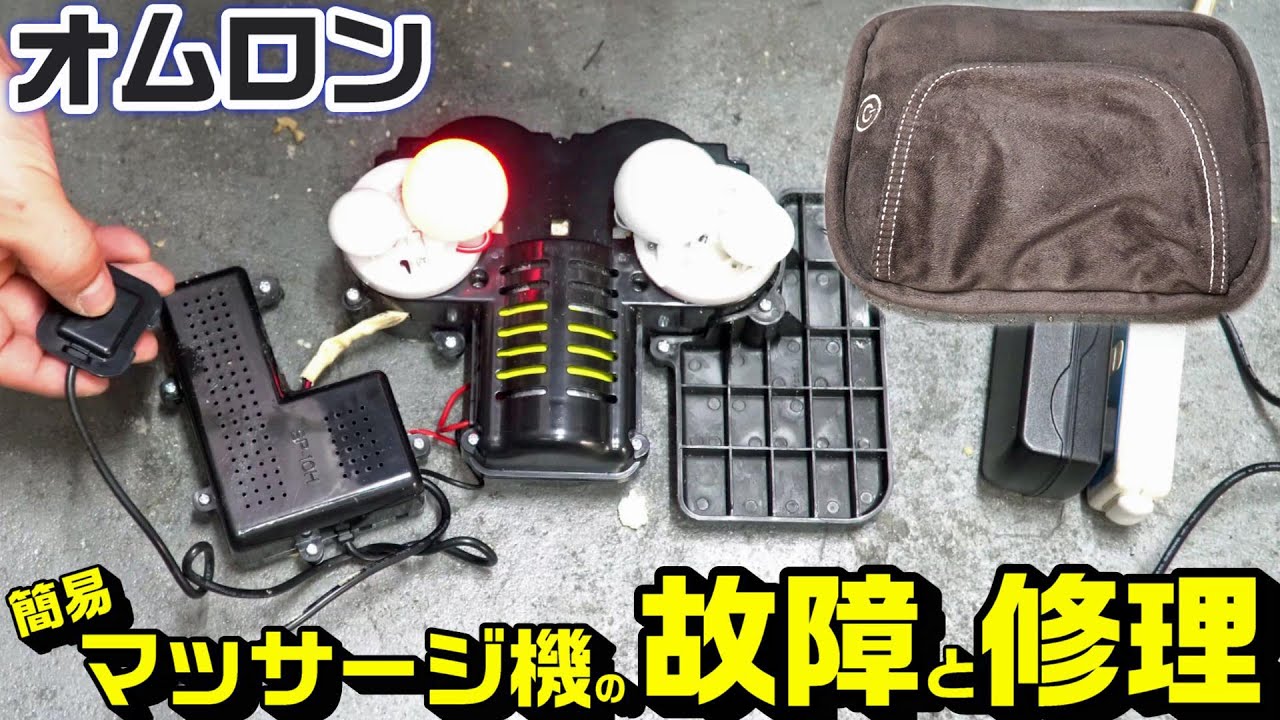

【オムロン】クッションマッシャージの故障原因解明|修理と解体

今日はオムロンのマッサージクッションの故障です。

4つ持っているのですが椅子に座ったまま、ある程度の強押しできるので愛用品です。

アルインコ社のもあるのですが強押ですぐに止まってしまうのでオムロンのこれはお気に入りです。

売れてるレビューの数も凄いものですが良いです。



故障の症状

  • 故障症状としては、電源がつくときとつかない時があります。
  • ヒーターが片方しかつきません。

という感じの2点ですが、早速見ていきます。



【オムロン】マッサージクッションの故障原因と修理

向きによって止まったりします。

一枚目のカバーを外す。

ウレタンも外す。

スイッチBOXとモーターBOXが別は断線しやすい。



原因判断

モーターが回転しない原因

カバー外しただけなので当然つきますが、この状態で配線を触ったり、スイッチ基板焼けを見たり、叩いたりして変化を確認してます。【※動画参照



試行錯誤すること5分、見つけました。
向きを変えたりするとついたり消えたりするのはこいつの接触不良でした。



※これは非導電接着剤で付けられてましたが外れてますので、ハンダで付けてあげたら直ります。
これがスイッチとモーターの接触不良の原因です。





ヒーターがつかない原因

お次はヒーターが片方つかない原因です。

これはヒート板と配線をたどれば分かります。



モーター線と同じくで断線を発見!





これでモーター(マッサージボール)が回らない原因とヒーターがつかない原因の判明ですので、ハンダで引っ付けてあげれば直りますので作業完了です。

私は4つもってますので次故障したら直してあげます。

今回はリサイクルで排出するのと把握の為一台は全て解体して構造理解で、これが全ての部品です。





【オムロン】マッサージクッションの故障原因と分解で使用した部品・工具等

部品類:

●マッサージクッション|オムロン

色々使ってきた中では強押しできるので結構なお気に入りですが、丸ボール部分が健康重視の為平(たいら)に近いので私はもっととがっててほしい所です(笑)。

オムロンクッションマッサージャ HM-350-BW ブラウン

オムロンクッションマッサージャ HM-350-BW ブラウン

6,680円(05/30 00:25時点)
Amazonの情報を掲載しています



工具類:

ドライバーのみで特殊工具必要無し。



【オムロン】クッションマッサージャの分解作業動画

今回の作業動画です。



謎の故障より原因解明ほど気持ち良い事はありません♪
