日立業務用三相200vエアコン故障修理で確実に出来る2つの事|二パターンのエラーコード事例

2022年3月30日

個人では出来る範囲、免許無しで触れる場所は限られてますのでご注意下さい。

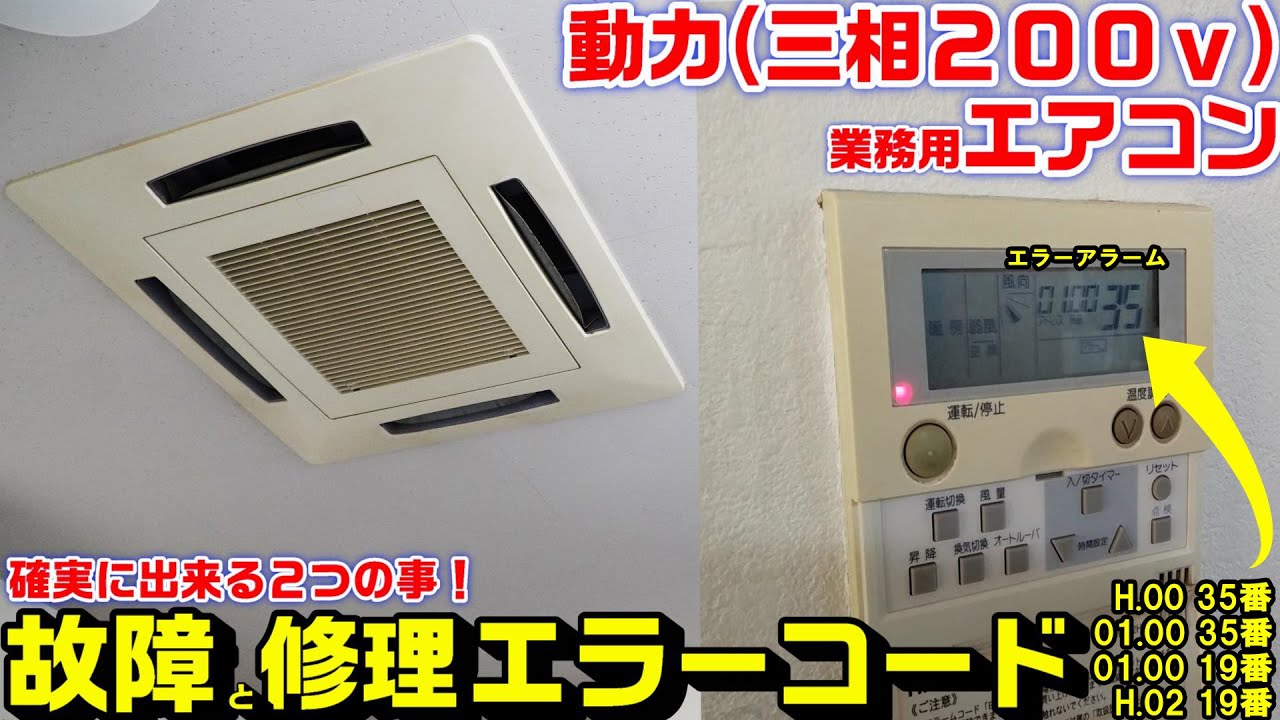

今日は急に天井埋め込み式のいわゆる業務用エアコンが動かなくなりました。

アメニティリモコンはPC-2H2です。



エアコン型式は、室内機フィルター内側基盤辺り、または外に回って室外機を見ると分かります。



これですね「日立パッケージエアーコンディショナ・型式RAS-J80HE」となってます。



いずれにせよ基盤不良の場合はメーカー以外触れないですので出来る事は限られますが、せっかくですのでしてみます。

※今回は日立ですがメーカーによりコードは異なりますのでご注意下さい。



日立エアコンエラーアラーム

エラーコードについて

故障内容によりリモコン側に表示される一番右の大きい数字です。(※通常設定温度が表示される場所)

室内機が1つの場合・2つの場合で室内エアコン号機が点滅しながら交互に表示されたりもします。

複数故障の場合も点滅しながら交互に表示されたりもしますが公開情報なのは助かります。



01: 室内保護装置異常

  • フロートスイッチ作動
  • フアンモーター用サーモ作動
  • 室内基板不良



02: 室外保護装置作動

  • 高圧遮断装置作動(室外熱交詰り)高圧カット
  • ファンモータープロテクト作動
  • 吐出ガスサーモ作動[冷媒不足]
  • 圧縮機メリコンリレー作動[過電流]
  • 基板不良



03: 室内(蓄熱)室外ユニット間伝送異常

  • 室外、CH、蓄熱ユニット電源OFF(ヒューズ断)
  • 室外、蓄熱ユニットトランス故障
  • 室内室外間誤配線、端子緩み、配線不良
  • 基板不良ディップスイッチ設定ミス
  • 冷媒系統NO終端抵抗設定誤り



04: INV、室外基板伝送異常

  • 室外INV基板間配線断線、コネクター接触不良等
  • 室外及びINV基板故障
  • 圧縮機不良
  • ファンコントローラー不良
  • ファンモーター不良



04_1:ファンコントローラー、室外基板間伝送異常

  • ファンコントローラーのみが伝送異常04の右下に-が点滅
  • 室外INV基板故障
  • ファンコントローラー故障



05: 相検出異常

  • 200v電源の逆相及びT相欠相[短相機は除く]
  • 電圧低下、室外基板の不良



06: 電源電圧異常・INV電圧不足

  • 供給電圧異常、INV基板故障
  • ダイオードモジュール、平滑コンデンサー不良
  • INVモジュール異常



07: 吐出ガススーパーヒート低下

  • 冷媒封入過充填
  • 圧縮機上部 吐出ガスサーミスタ故障、取付不良・接触不良
  • 電子膨張弁故障[コック・コネクタ破損・外れ]
  • 基板不良



08: 圧縮機ヘッドサーモ・吐出ガスサーモ作動

  • 冷媒不足
  • 電子膨張弁ロック・コネクターはずれ
  • 基板故障
  • ヘッドサーモ、吐出ガスサーミスタの不良
  • 室内ファン停止
  • 冷媒配管詰まり



09: 室外送風機保護装置作動

  • ファンモーターインターナルサーモ作動、コネクター接触不良
  • 凍結防止作動室内熱交換器詰まり・不良
  • 凍結
  • 冷媒不足



11:吸込みサーミスタ不良

  • 吸込み温度サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



12: 吹出し温度サーミスタ異常

  • 吹出温度サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



13: 室内熱交液管(凍結)サーミスタ異常

  • 室内液管サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



14: 室内熱交ガス管サーミスタ異常

  • 室内ガス管サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



19: 室内送風機保護装置作動

  • ファンモータープロテクト作動、コネクター接触不良



20: 圧縮機上部温度サーミスタ異常

  • 圧縮機上部温度サーミスタ不良
  • コネクター接触・接続不良
  • 室外基板故障



21: 高圧センサー異常

  • 高圧センサー故障、コネクター接触不良
  • 室外基板故障
  • チェックジョイント不良



22: 外気温度サーミスタ異常

  • 外気サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



23: 圧縮機上部温度サーミスタ異常

  • 外気サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障
  • 室外基板DSW2設定誤り



24: 配管温度サーミスタ異常

  • 配管温度サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



25: ガス管温度サーミスタ異常

  • ガス管温度サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



26: 吸込温度サーミスタ異常

  • 吸入温度サーミスタ不良
  • コネクター接触・接続不良
  • 室内基板故障



27: 油温センサー異常

  • 油温センサー故障
  • 室外基板故障



29: 低圧圧力センサー異常

  • センサー故障、コネクター接触不良
  • 室外基板故障
  • チェックジョイント不良



30: システム設定誤り

  • CHユニット配線接続ミス
  • FS用取付の場合、室外基板の手配ミス
  • CHユニット基板故障



31: 室内外容量設定誤り[蓄熱]

  • 室外ユニットに接続している室内ユニットの容量合計が許容範囲外
  • 蓄熱ユニットの機種誤設定
  • 室外ユニットとの蓄熱ユニットの組合せ誤り
  • 蓄熱ユニットの容量誤設定
  • H-LINK時の冷媒系統設定ミス
  • 室内ユニット、蓄熱ユニットの伝送異常



32:他室内外ユニット伝送異常

  • 蓄熱ユニット型式、容量誤り
  • 電源OFF、基板ヒューズ切れ
  • 室内、蓄熱ユニットの電源OFFが60分以上
  • 室内、蓄熱基板故障
  • 室内、蓄熱ユニットの号機設定の重複
    (HVのみ2台以上室内ユニットがある場合)



35:室内外、蓄熱ユニットの号機設定誤り

  • H-LINK接続時の冷媒系統設定ミス
  • 同一冷媒系統内に同一号機設定の室外ユニットあり
    (FMシリーズのみ)



36:室内ユニット組合せ誤り

  • P型の室内ユニットにJ型の室内ユニットを接続



37:油面低下異常

  • 湯温センサー故障
  • 室外基板故障
  • コネクターの接触不良



38:室外保護権出回路異常

  • 室外基板故障
  • 室外基板への配線誤接続



39:一定速圧縮機電流異常

  • 圧縮機電流、動力用ヒューズ切れ
  • 電流センサー[CT]故障



41:冷房過負荷[HIPS作動の可能性]

  • 高圧遮断装置作動
  • 圧縮機上部温度95度以上かつ室外配管温度55度以上



42:暖房過負荷(HIPS作動の可能性)

  • 高圧遮断装置作動
  • 圧縮機上部温度95度以上かつ室内凍結温度55度以上



43:圧縮比低下防止保護装置作動

  • INV不作動
  • 圧縮機異常
  • 四方弁故障
  • 圧力センサー故障
  • 電磁弁[20A]及びCHユニット用電磁弁ガス漏れ



44:低圧圧力上昇防止保護装置作動

  • 四方弁故障
  • 低圧圧力センサー故障
  • 電磁弁[20A]及びCHユニット用電磁弁ガス漏れ



45:高圧圧力上昇防止保護装置作動

  • 冷媒過多
  • 高圧圧力センサー故障
  • 電子膨張弁ロック、コネクター外れ
  • 阻止弁閉止
  • 電磁弁[20A]及びCHユニット用電磁弁ガス漏れ
  • 室内ファン停止[1型のみ]



46:高圧圧力低下防止保護装置作動[冷媒不足運転防止]

  • 冷媒不足
  • 高圧圧力センサー故障
  • 室外基板故障
  • 高圧圧力センサー部配管つまり



47:低圧圧力低下防止保護装置作動[真空運転防止]

  • 冷媒不足
  • 電子膨張弁ロック、コネクター外れ
  • 室外基板故障
  • 阻止弁閉止
  • 低圧圧力センサー故障
  • 室内凍結温度及び室外蒸発[配管]温度サーミスタ故障、接触不良



51:INV電流センサー異常

  • 電流センサー[INV基板]故障
  • INVモジュール故障
    (圧縮機、トランジスタモジュール、圧縮機動力線がCTを通していない場合)



52:INV過電流保護装置作動

  • INV基板故障
  • トランジスタモジュール故障
  • 圧縮機故障
  • ダイオードモジュール故障
  • 供給電源異常
  • INVモジュール故障



53:トランジスタモジュール保護作動

  • INV基板故障
  • トランジスタモジュール故障
  • 圧縮機故障
  • INVモジュール故障



54:51~53他

  • フィンサーミスタ異常、熱交換器詰まり
  • 送風機異常
  • INVモジュール故障



56:ファンモーター位置検出異常

  • DCファンモーター位置検出ステーター、検出回路異常
  • ファンコントロール異常、コネクター外れ、ファンモーター故障



57:ファンモーター異常、ファンコントローラー保護装置作動

  • 制御基板からのファンモーター連絡配線断線、誤配線
  • ファンモーター故障、ファンコントローラー高圧IC自動停止[過電流]
  • ファンコントローラー故障



58:ファンコントローラー異常

  • 起動失敗、速度異常、マイコンリセット、ファンコントローラーフ故障
  • ファンコントローラーコネクター外れ・接触不良、ファンモーター故障



59:ACチョッパ回路異常

  • ACチョッパ基板故障
  • 電流センサー[CT]故障



90:蓄熱ユニット、水温サーミスタアラーム

  • 水温サーミスタ断線、ショート
  • 蓄熱基板故障



91:蓄熱ユニットフロートスイッチ異常

  • フロートスイッチ緩み、外れ、断線、ショート
  • 蓄熱基板故障



92:蓄熱ユニット水位異常

  • フロートスイッチ故障
  • 給水圧力不足
  • 給水電磁弁不良
  • 蓄熱基板故障、ヒューズ断線



93:蓄熱液管1サーミスタ異常

  • サーミスタ不良
  • コネクター接触・接続不良
  • 蓄熱基板故障



94:蓄熱ユニット水量不足

  • フロートスイッチ故障
  • 蓄熱基板故障



99:蓄熱リモコン伝送異常[室外ユニットのみ表示]

  • 蓄熱リモコン誤配線
  • 蓄熱基板故障



dd :室内ユニット間接続誤り

  • 室内ユニット間リモコンスイッチ渡り配線のVC-TLテレコ(逆交差付け)配線[PC-2H2]



EE:圧縮機保護アラーム

  • 6時間内に3回アラームにて発生
  • [電源OFFにてリセット可]



温度室内-リモコンスイッチ間伝送異常

  • 室内~リモコンスイッチ間配線不良、断線
  • タイマー側へ誤配線[PC-2H2]
  • 室内基板故障
  • リモコンスイッチ故障



表示なしリモコンスイッチへの電源供給なし

  • 室内-リモコンスイッチ間配線不良、断線
  • リモコンスイッチ故障
  • 室内ヒューズ断[基板含む]
  • トランス故障



今回の症状パターン二つ|※2つは別時期です

①つ目のエラーパターン

35番:室内外、蓄熱ユニットの号機設定誤りの内容をみると何らかのミス

  • H-LINK接続時の冷媒系統設定ミス
  • 同一冷媒系統内に同一号機設定の室外ユニットあり
    (FMシリーズのみ)

ただし誰も触っていないのでそれはありませんので、プロの意見としては帯電誤作動または季節の変わり目にて冷房と暖房を交互にどちらも使う時期に起こりやすいかもとの事でした。
室内リセットボタンでは動きませんでしたので、ブレーカー落として30分以上待って放電させてから作動させて下さいとの事で一発で直りました。





②つ目のエラーパターン

19番:室内送風機保護装置作動

要はファンに保護装置が働いて動きませんよとの事ですが、ここはフィルターを掃除したら直りましたので、外気吸入量不足または室内機内側高温度感知、どちらかによるものだと思いますとの事でした。
※こちらはフィルター掃除したら動き出しました。

★追記|2022年5月15日

上写真の何らかの感知ピンか?」のところですが、サーミスタという事がわかりました。

という事は温度感知がおかしくなっていて温まらない・冷たくならないという可能性が高くなりました。

というのもこのフィルターの蓋をあけっぱなしでエアコンを回すときちんとなるんです。

で、蓋を開けてれば正常な動きをするのであればその蓋にはフィルターが付いてます。

=フィルターが原因と因果関係が出来上がります。

もちろんサーミスタ(温度管理計)故障可能性もあるのでこの二つが原因と「ほぼ特定」出来ました。



総じて結論:故障したと思ったら

個人でもどう考えてもフィルター掃除ブレーカー落とし位は出来ますので、まずはそれをしてみてそれでもダメなら業者さんに電話して修理お願いする手順で良いのではないでしょうか。

特に多い症状が季節の変わり目、冷暖房切替え時期による逆流弁などの漏れとかは定番に多い症状との事でした。

三相200Vの業務用天井埋め込み型ですので設備系じゃないと電気屋さんでも出来ない可能性あるので一番確実なのは室外機にシールがありますので最寄りのメーカーに連絡する事です。





三相200v(動力)日立業務用エアコンのエラーコードパターン修理動画

今回のエアコンのぶじ復活した作業動画です。一つ言える事はヨカッタ~(汗)



個人で壊さずに安全に出来るのはここまでと思います。
